| ｢Turbine Gun(タービンガン)｣は高圧タイプと大流量タイプの２種類があり、どちらの タイプにも容易にスプレーパターンを切り替えられるフロントハンドルが付いています。 作業中(加圧中)でも切り替えが可能で、ハンドルを後方に引くと直噴(ストレート)、 前方に押すと拡散(コーンスプレー)となります。 また誤操作防止用のトリガーロックや先端部のノズル保護用プロテクション(樹脂製)なども 装備しており、安全で作業性に優れたタービンガンです。 直噴(ストレート)にすることで遠方への放水が可能となり、建物解体時の粉塵やホコリ等の 発生防止に最適です。 |
 |
 |

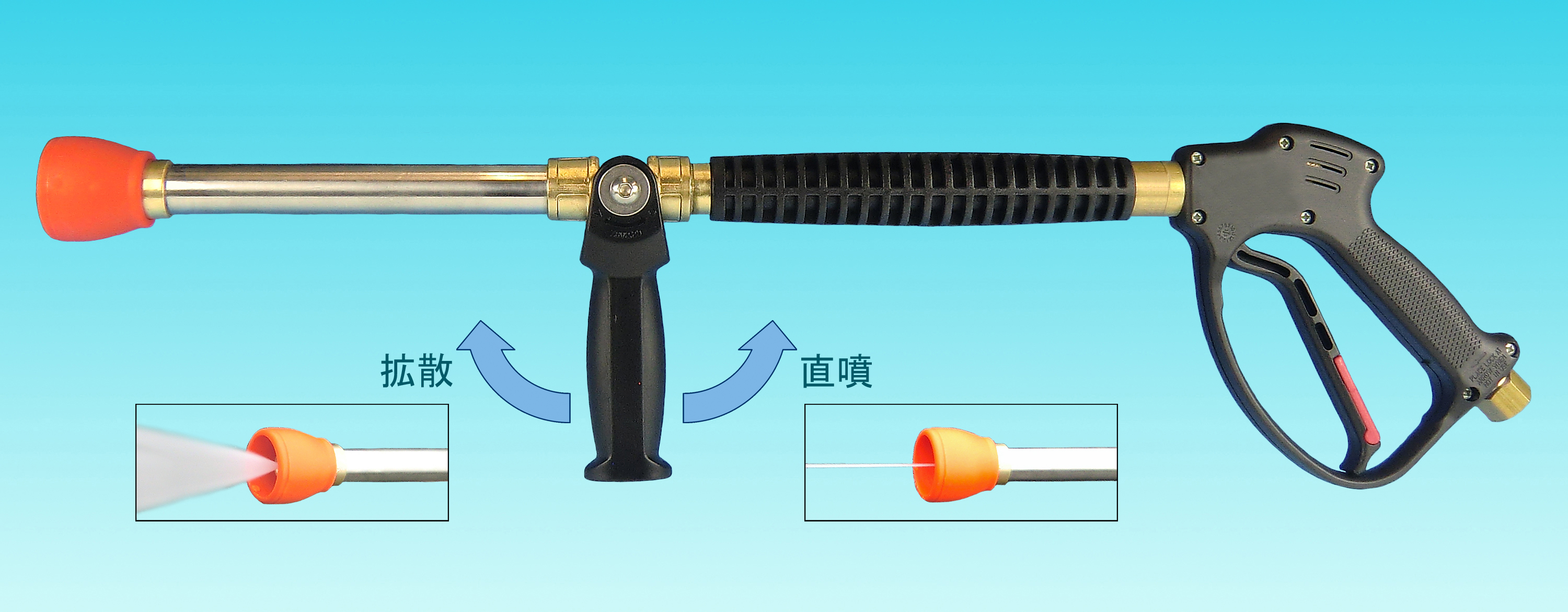

| タービンガン（高圧タイプ） |
| 部品番号 | TEGN-1 |
| 最高使用圧力 | 25.0MPa |
| 最高使用温度 | 100℃ |
| 最大流量 | 30㍑/min. |
| 全長 | 720mm |
| 重量 | 1.6kg |
| 入口形状 | G3/8 メス |
| 最大ノズル | φ3.5 |
| 材質 | 黄銅、ステンレス、高強度プラスチック |
| ↑ページトップへ |
| タービンノズル |
| 部品 番号 |
穴径 | 性能 | 圧力 | |||||||||
| 8.0MPa | 10.0MPa | 12.0MPa | 15.0MPa | 20.0MPa | ||||||||
| 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | |||
| TEN10 | φ1.0 | 流量 ㍑/min. | 5.6 | 5.8 | 6.5 | 6.7 | 6.9 | 7.1 | 7.7 | 7.9 | 8.9 | 9.1 |
| 噴射角度 | 35ﾟ | － | 30ﾟ | － | 30ﾟ | － | 25ﾟ | － | 25ﾟ | － | ||
| TEN12 | φ1.2 | 流量 ㍑/min. | 7.2 | 8.2 | 8.0 | 9.2 | 8.8 | 10.1 | 9.8 | 11.3 | 11.3 | 13.0 |
| 噴射角度 | 40ﾟ | － | 35ﾟ | － | 30ﾟ | － | 30ﾟ | － | 30ﾟ | － | ||
| TEN15 | φ1.5 | 流量 ㍑/min. | 9.7 | 10.8 | 10.8 | 12.1 | 11.9 | 13.2 | 13.3 | 14.8 | 15.4 | 17.1 |
| 噴射角度 | 40ﾟ | － | 40ﾟ | － | 35ﾟ | － | 35ﾟ | － | 35ﾟ | － | ||
| TEN18 | φ1.8 | 流量 ㍑/min. | 13.1 | 14.5 | 14.6 | 16.2 | 16.0 | 17.7 | 17.9 | 19.8 | 20.6 | 22.9 |
| 噴射角度 | 40ﾟ | － | 40ﾟ | － | 40ﾟ | － | 35ﾟ | － | 35ﾟ | － | ||
| TEN20 | φ2.0 | 流量 ㍑/min. | 14.6 | 18.5 | 16.3 | 20.7 | 17.9 | 22.7 | 20.0 | 25.3 | 23.1 | 29.2 |
| 噴射角度 | 45ﾟ | － | 45ﾟ | － | 40ﾟ | － | 40ﾟ | － | 40ﾟ | － | ||
| TEN23 | φ2.3 | 流量 ㍑/min. | 19.0 | 26.8 | 21.2 | 30.0 | 23.3 | 32.8 | 26.0 | 36.7 | 30.0 | 42.4 |
| 噴射角度 | 45ﾟ | － | 45ﾟ | － | 40ﾟ | － | 40ﾟ | － | 40ﾟ | － | ||
| ↑ページトップへ |

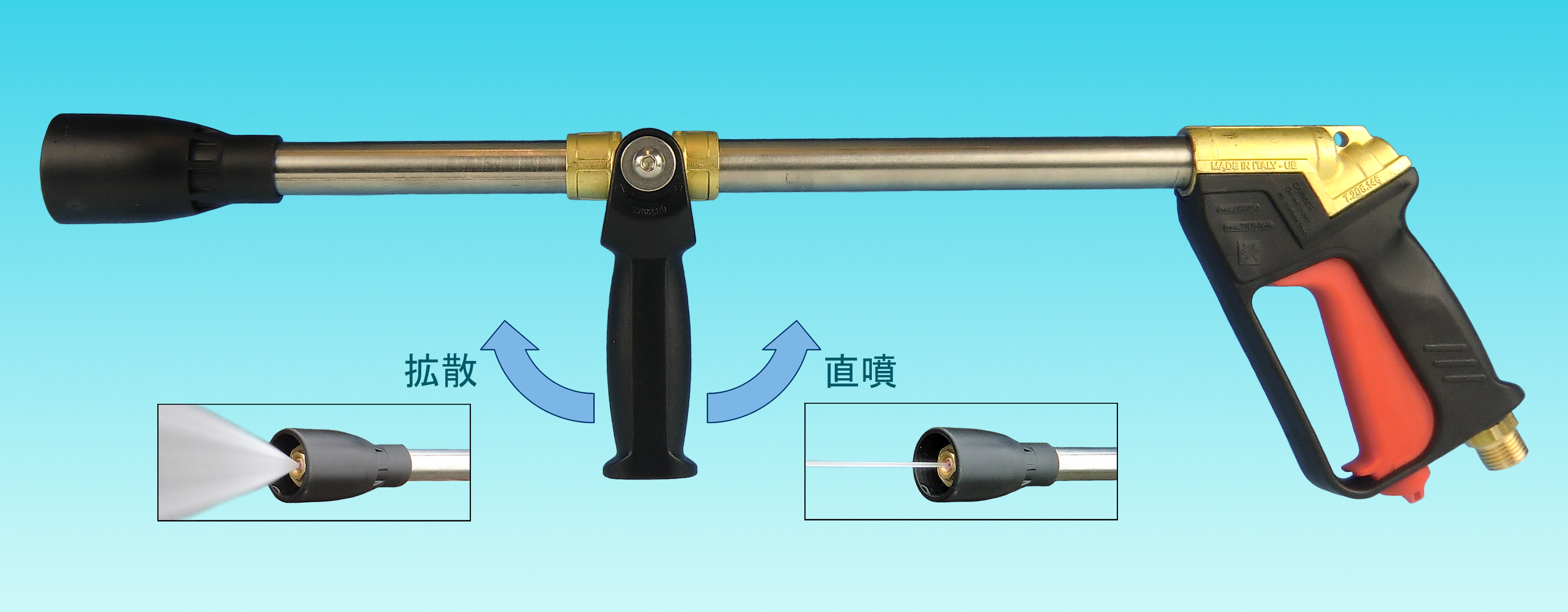

| タービンガン（大流量タイプ） |
| 部品番号 | TEGN-2 |
| 最高使用圧力 | 6.0MPa |
| 最高使用温度 | 60℃ |
| 最大流量 | 73㍑/min. |
| 全長 | 670mm |
| 重量 | 1.6kg |
| 入口形状 | G1/2 オス |
| 最大ノズル | φ4.5 |
| 材質 | 黄銅、ステンレス、高強度プラスチック |
| ↑ページトップへ |
| タービンノズル |
| 部品 番号 |
穴径 | 性能 | 圧力 | |||||||||||||
| 1.5MPa | 2.5MPa | 3.5MPa | 4.0MPa | 4.5MPa | 5.0MPa | 6.0MPa | ||||||||||
| 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | 拡散 | 直噴 | |||
| TEN10 | φ1.0 | 流量 ㍑/min. | 2.45 | 2.50 | 3.00 | 3.10 | 3.40 | 3.50 | 3.55 | 3.65 | 3.75 | 3.85 | 4.00 | 4.10 | 4.40 | 4.55 |
| 噴射角度 | 18ﾟ | － | 18ﾟ | － | 20ﾟ | － | 20ﾟ | － | 22ﾟ | － | 22ﾟ | － | 22ﾟ | － | ||
| 最大噴射距離 m | 2.50 | 5.00 | 2.80 | 5.50 | 3.00 | 6.00 | 3.00 | 6.50 | 3.00 | 7.00 | 3.50 | 7.50 | 3.50 | 8.00 | ||
| TEN12 | φ1.2 | 流量 ㍑/min. | 3.60 | 3.80 | 4.25 | 4.60 | 4.70 | 5.40 | 5.20 | 5.90 | 5.35 | 6.10 | 5.60 | 6.30 | 6.20 | 7.00 |
| 噴射角度 | 22ﾟ | － | 22ﾟ | － | 24ﾟ | － | 24ﾟ | － | 26ﾟ | － | 26ﾟ | － | 26ﾟ | － | ||
| 最大噴射距離 m | 2.80 | 5.80 | 3.00 | 6.20 | 3.20 | 6.50 | 3.40 | 6.90 | 3.40 | 7.50 | 3.60 | 8.00 | 3.70 | 9.00 | ||
| TEN15 | φ1.5 | 流量 ㍑/min. | 4.60 | 5.10 | 5.70 | 6.50 | 6.60 | 7.40 | 6.90 | 7.80 | 7.30 | 8.20 | 7.70 | 8.60 | 8.30 | 9.50 |
| 噴射角度 | 25ﾟ | － | 28ﾟ | － | 28ﾟ | － | 28ﾟ | － | 30ﾟ | － | 30ﾟ | － | 30ﾟ | － | ||
| 最大噴射距離 m | 3.00 | 7.00 | 3.20 | 7.80 | 3.40 | 8.50 | 3.50 | 9.20 | 3.60 | 9.60 | 3.80 | 10.00 | 4.00 | 10.50 | ||
| TEN18 | φ1.8 | 流量 ㍑/min. | 5.90 | 7.30 | 7.20 | 9.30 | 8.50 | 10.80 | 9.20 | 11.70 | 9.70 | 12.20 | 10.50 | 12.70 | 11.80 | 13.60 |
| 噴射角度 | 28ﾟ | － | 30ﾟ | － | 33ﾟ | － | 33ﾟ | － | 35ﾟ | － | 35ﾟ | － | 35ﾟ | － | ||
| 最大噴射距離 m | 3.20 | 7.90 | 3.50 | 8.50 | 3.70 | 9.00 | 3.90 | 9.70 | 4.20 | 10.40 | 4.50 | 11.00 | 4.70 | 12.00 | ||
| TEN20 | φ2.0 | 流量 ㍑/min. | 6.90 | 8.80 | 8.10 | 11.70 | 10.20 | 13.40 | 10.90 | 14.30 | 11.70 | 15.20 | 12.50 | 15.80 | 13.50 | 17.10 |
| 噴射角度 | 30ﾟ | － | 32ﾟ | － | 35ﾟ | － | 35ﾟ | － | 35ﾟ | － | 37ﾟ | － | 37ﾟ | － | ||
| 最大噴射距離 m | 3.50 | 8.50 | 3.80 | 9.50 | 4.00 | 10.50 | 4.30 | 11.00 | 4.60 | 11.50 | 4.80 | 12.00 | 5.10 | 13.00 | ||
| TEN23 | φ2.3 | 流量 ㍑/min. | 8.10 | 10.80 | 10.20 | 14.10 | 12.90 | 16.80 | 13.70 | 17.90 | 14.30 | 18.80 | 14.90 | 19.70 | 15.90 | 22.10 |
| 噴射角度 | 40ﾟ | － | 40ﾟ | － | 42ﾟ | － | 42ﾟ | － | 45ﾟ | － | 45ﾟ | － | 45ﾟ | － | ||
| 最大噴射距離 m | 3.70 | 9.50 | 4.00 | 10.50 | 4.50 | 11.50 | 4.80 | 12.00 | 5.10 | 12.50 | 5.50 | 13.00 | 5.80 | 14.00 | ||
| TEN25 | φ2.5 | 流量 ㍑/min. | 9.20 | 13.00 | 11.40 | 16.40 | 14.00 | 19.10 | 14.50 | 21.00 | 15.40 | 22.00 | 16.40 | 23.00 | 18.20 | 25.40 |
| 噴射角度 | 42ﾟ | － | 42ﾟ | － | 45ﾟ | － | 45ﾟ | － | 50ﾟ | － | 50ﾟ | － | 50ﾟ | － | ||
| 最大噴射距離 m | 3.60 | 9.00 | 3.80 | 9.80 | 4.00 | 10.80 | 4.50 | 11.50 | 4.80 | 12.00 | 5.00 | 12.50 | 5.40 | 13.20 | ||
| TEN30 | φ3.0 | 流量 ㍑/min. | 11.50 | 18.40 | 14.40 | 24.10 | 18.00 | 28.20 | 18.80 | 30.10 | 19.60 | 31.50 | 20.90 | 33.00 | 22.80 | 36.30 |
| 噴射角度 | 48ﾟ | － | 48ﾟ | － | 52ﾟ | － | 52ﾟ | － | 55ﾟ | － | 55ﾟ | － | 55ﾟ | － | ||
| 最大噴射距離 m | 3.80 | 9.50 | 4.00 | 10.50 | 4.20 | 11.00 | 4.50 | 11.80 | 4.80 | 12.20 | 5.00 | 13.00 | 5.20 | 13.50 | ||
| TEN35 | φ3.5 | 流量 ㍑/min. | 13.10 | 24.20 | 16.80 | 30.50 | 20.00 | 36.00 | 21.40 | 38.50 | 23.00 | 41.50 | 24.50 | 44.00 | 27.50 | 50.00 |
| 噴射角度 | 55ﾟ | － | 55ﾟ | － | 60ﾟ | － | 60ﾟ | － | 60ﾟ | － | 60ﾟ | － | 60ﾟ | － | ||
| 最大噴射距離 m | 3.80 | 9.50 | 4.00 | 10.80 | 4.20 | 11.20 | 4.50 | 12.00 | 4.80 | 12.50 | 5.00 | 13.20 | 5.20 | 14.00 | ||
| TEN40 | φ4.0 | 流量 ㍑/min. | 29.0 | 30.2 | 37.5 | 39.0 | 44.4 | 46.1 | 47.4 | 49.3 | 50.3 | 52.3 | 53.0 | 55.2 | 58.1 | 60.4 |
| 噴射角度 | 40ﾟ | － | 40ﾟ | － | 40ﾟ | － | 40ﾟ | － | 40ﾟ | － | 45ﾟ | － | 45ﾟ | － | ||
| 最大噴射距離 m | 5.0 | 12.5 | 6.5 | 13.5 | 7.5 | 14.5 | 8.0 | 15.5 | 8.0 | 16.5 | 9.0 | 17.5 | 9.0 | 18.5 | ||
| TEN45 | φ4.5 | 流量 ㍑/min. | 33.7 | 36.4 | 43.5 | 47.0 | 51.5 | 55.6 | 55.0 | 59.5 | 58.4 | 63.1 | 61.5 | 66.5 | 67.4 | 72.8 |
| 噴射角度 | 45ﾟ | － | 45ﾟ | － | 45ﾟ | － | 50ﾟ | － | 50ﾟ | － | 50ﾟ | － | 50ﾟ | － | ||
| 最大噴射距離 m | 6.0 | 13.0 | 7.0 | 14.0 | 8.0 | 15.5 | 9.0 | 16.0 | 9.0 | 17.0 | 9.5 | 18.0 | 9.5 | 19.5 | ||
| ↑ページトップへ |

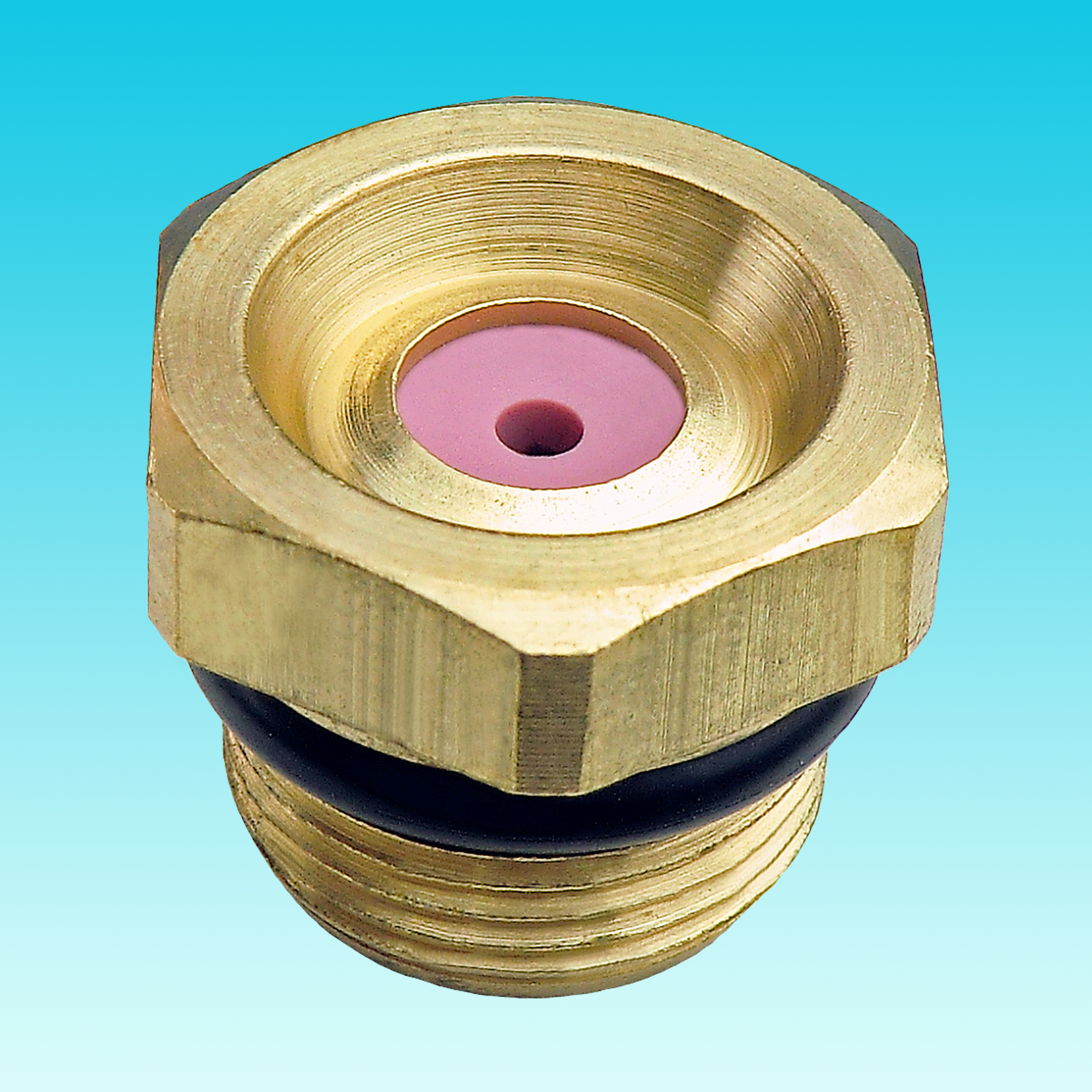

| TEN10～TEN35 材質：黄銅、アルミナ |

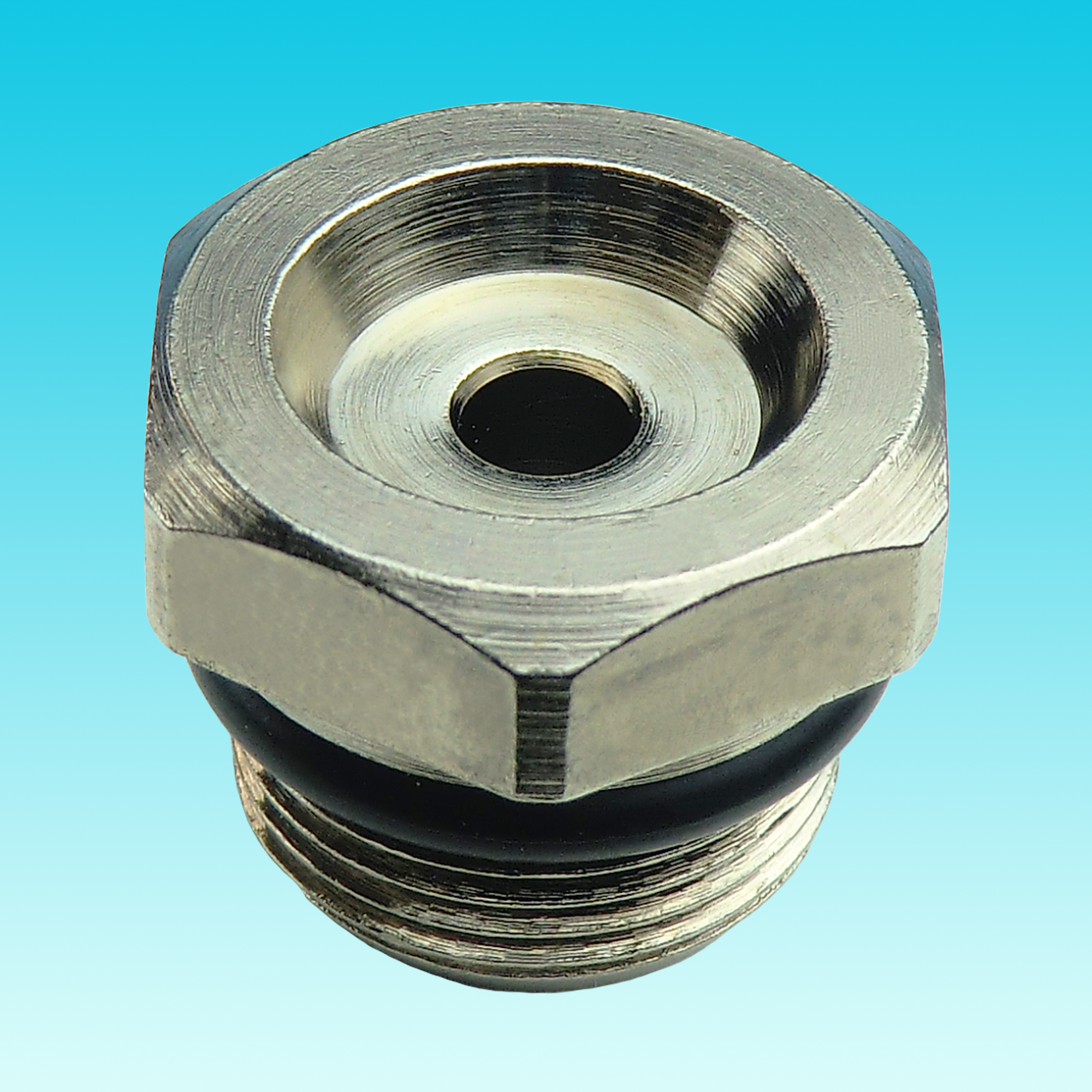

TEN40～TEN45 材質：黄銅 (無電解ニッケルメッキ) |

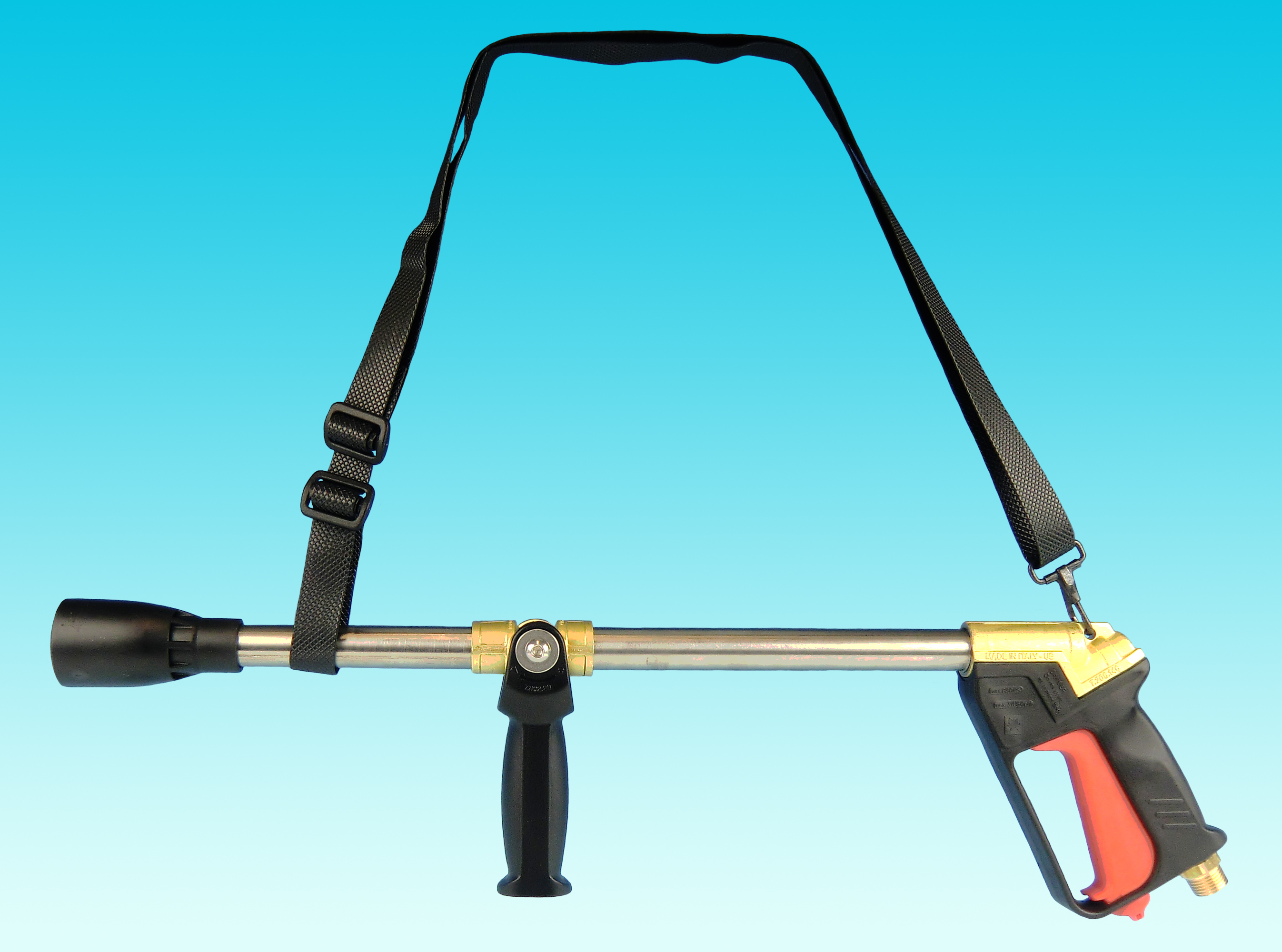

TEGN-2 ショルダーベルト取付状態 |

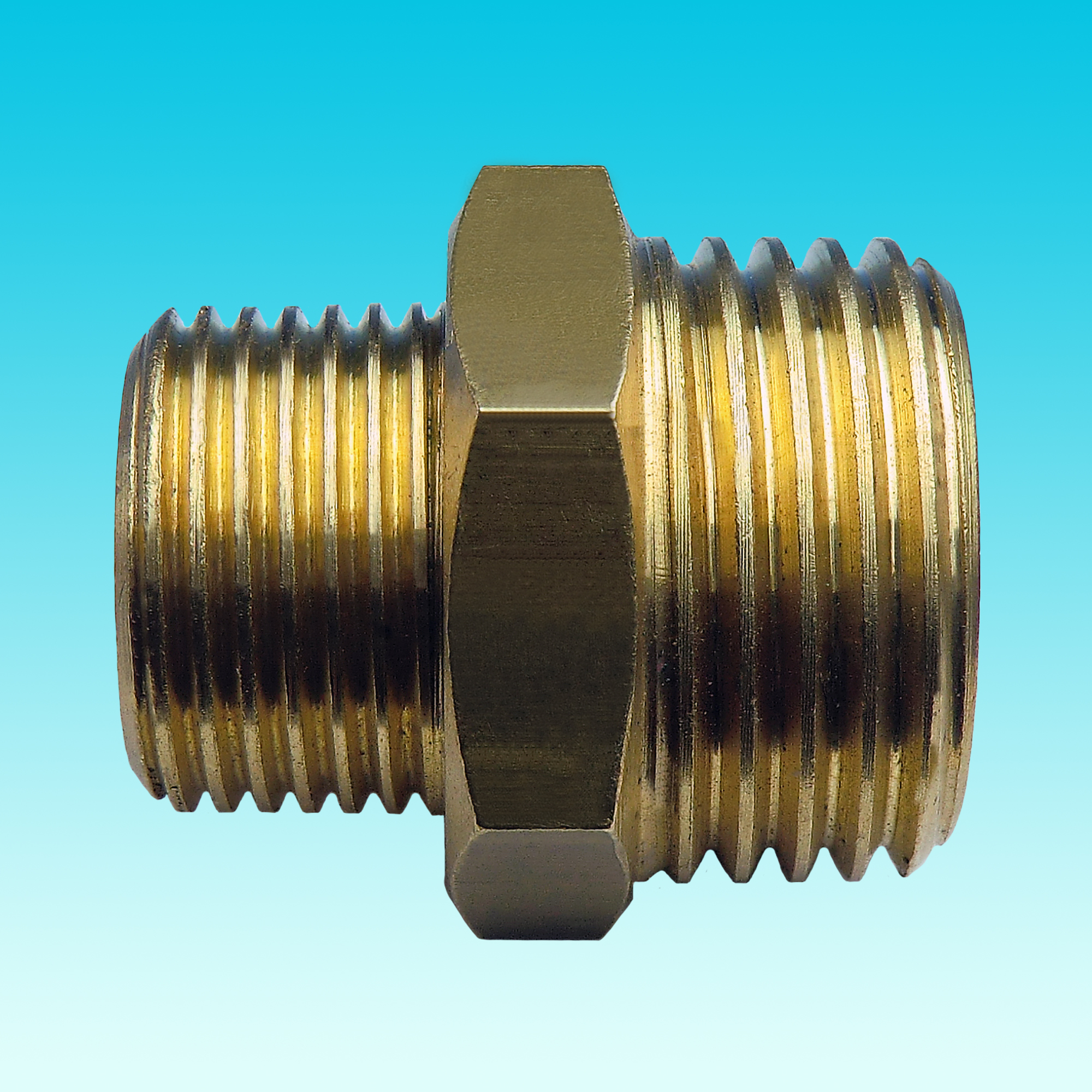

変換ニップル TGN68 ※TEGN-1用 （G3/8オス×G1/2オス） |
 |
 |
 |
 |
